库克这一手扮猪吃老虎，属实把大家都骗了。

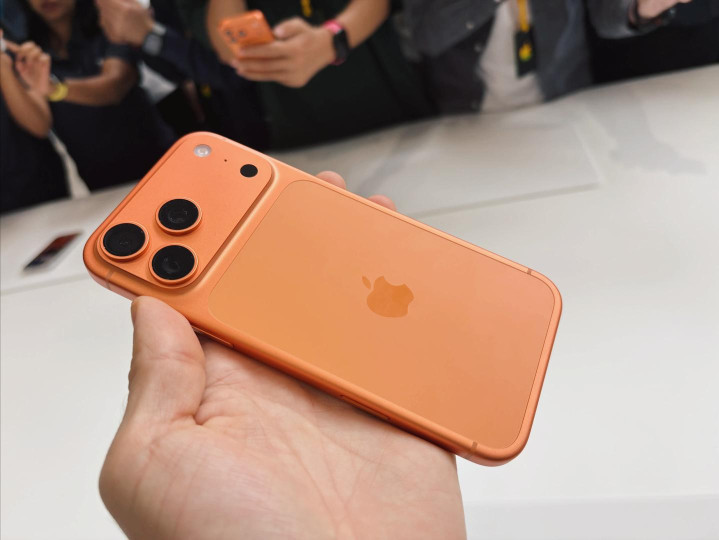

当大家还在回味 iPhone 17 Pro 发布会上那些钛金属配色和边框收窄的常规升级时，真正的核弹其实被藏在了内部。

原本以为 A19 Pro 只是一次常规的挤牙膏式迭代。

毕竟发布会上苹果对芯片细节轻描淡写，只提了稳定性。

但随着外媒拆解和架构分析出炉，情况突然变了味。

我们似乎都低估了苹果在台积电 N3E 工艺上的造诣。

A19 Pro 最细思极恐的地方，不是性能涨了多少，而是它同时完成了瘦身和增肌。

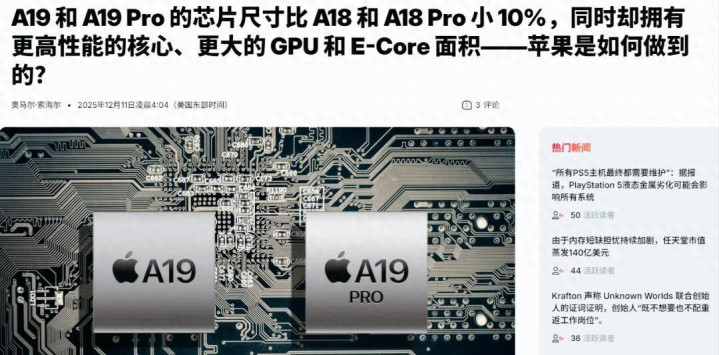

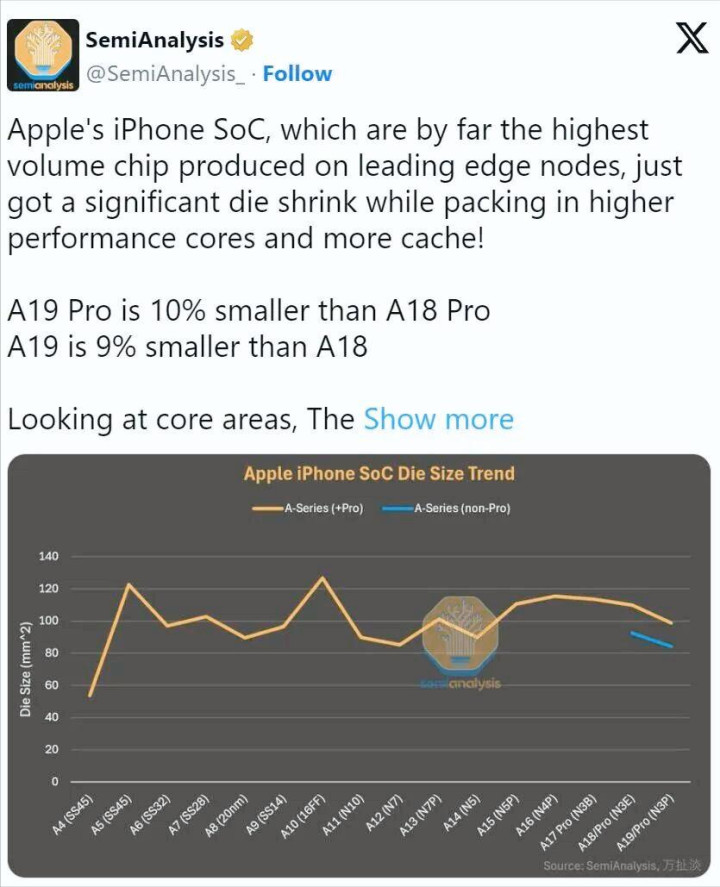

产业链报告显示，A19 Pro 在维持 3nm 工艺的前提下，通过重构架构，直接把芯片面积缩小了 10%。

懂行的都知道，面积越小成本越低，但发热越集中。

通常很难处理，但苹果利用腾出的空间塞进更大的 GPU 核心和全新的能效控制单元。

于是就出现了一个戏剧化的画面。

在同频性能测试中，A19 Pro 的每瓦功耗不仅大幅领先 A18 Pro，还把骁龙 8 Gen 5 和天玑 9500 远远甩开。

友商同样是 3nm 工艺，堆料也猛。

但在单位功耗榨性能这件事上，苹果依然是祖师爷。

简单说，同样的活儿，iPhone 17 Pro 不仅吃得少，还干得快。

而这只是故事的上半场。

光芯片低功耗还不够，这次苹果终于在散热上肯花钱了。

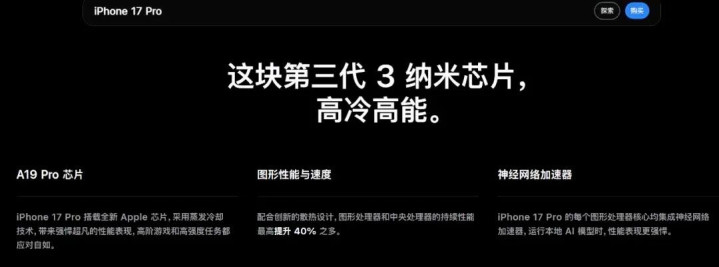

iPhone 17 Pro 系列加入 VC 均热板加铝合金散热结构，这套组合拳直接解封了 A19 Pro 的全部实力。

过去我们吐槽它“三秒真男人”，游戏一开就降频。

但这次散热加强，再加上本身低发热，图像渲染稳定性暴涨 40%。

这意味着你拿它跑 3A 大作，帧率曲线平得像心电图停跳。

稳定得过分。

更关键的是软硬一体的统治力。

自研 A 系列芯片配合深度优化的 iOS，这种底层级的默契是安卓难以比的。

系统调度完全贴着 A19 Pro 的大小核逻辑走。

每一分算力都用在刀尖上。

更有意思的是，这颗 A19 Pro 似乎是个承上启下的节点。

它榨干了 3nm 的最后一点潜力，也给下一代 A20 Pro 留足了铺垫。

外界已经爆料 A20 Pro 将采用台积电 2nm 和全新的 MWCM 封装。

晶体管数量有望突破 350 亿。

所以 A19 Pro 更像是苹果在制程大换代前打出的最强防守反击。

发布会上没吹，但实际上闷声发大财。

对于追求能效和游戏稳定性的玩家来说，这代机器的内在价值显然被低估了。

尤其是在骁龙和天玑疯狂堆料的今天。

最后想问一句，在这种堆料赛跑里，苹果死磕能效的路线是不是更接近未来手机的方向？

评论区聊聊。
